石英晶振封裝HC-49S HC-49U HC-49SMD的關系與區別

首先HC-49S, HC-49U, HC-49SMD都是石英晶振的封裝類別，無源晶振系列，是現在石英晶振使用較廣的幾個產品，因其造價成本較低，精度穩定度等符合民用電子設備，所以受到工廠的喜歡。水晶材質（二氧化硅）的芯片材料的壓電特性可以能將電能與機械能相互轉換，產生穩定的頻率。
   HC-49S屬于直插式石英晶振封裝，直插2腳，高殼體積為10.5*4.5*3.5MM 矮殼體積10.5*5*.0*2.5MM 屬國際通用標準，普通參數標準負載電容為20PF（12PF 16PF 30PF等） 精度為±20ppm， ±50ppm等 電阻120Ω，參數標準方面跟HC-49U 49SMD無差別。同時也有稱為HC-49US封裝。

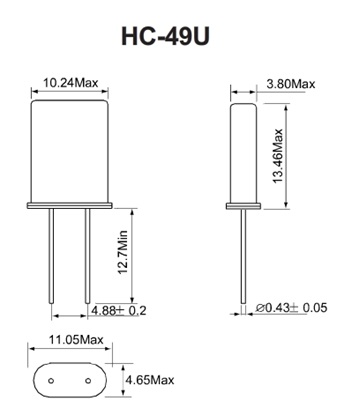

   HC-49U，也是直插式2腳晶振，體積為11*4.5*13.4mm，功能應用跟HC-49S幾乎無差別，因體積較49S大，造成電路板空間的浪費且造價成本較高現在已經漸漸被HC-49S封裝所代替。注意一點的是HC-49U跟HC-49US是不同的，HC-49US指的是HC-49S而不是49U。

   HC-49SMD,俗稱“假貼片”，這個是貼片式2腳晶振了除了引腳，其他參數跟HC-49S一樣，1體積10.5*4.5*3.5MM，確切的說 HC-49SMD是通過將HC-49S壓扁腳-套上墊片-剪腳壓緊-編帶 等生產工序加工而來，因材料以及加工成本的增加 所以會比HC-49S造價要貴，常用頻點有8MHZ 12MHZ 11.0592M 13.560MHZ等
